Терморегулятор — предназначен для автоматического регулирования отопительного или охлаждающего оборудования. Поддерживает температуру на уровне, заданном потребителем. Терморегулятор обладает встроенным и/или выносным термодатчиком, который устанавливается в свободной от прямого воздействия отопительных приборов зоне и снабжает терморегулятор информацией о температуре воздуха и/или пола в зоне расположения самого термодатчика. На основе этих данных терморегулятор управляет отопительными приборами в помещении.
Рекомендуется устанавливать терморегуляторы в том же помещении, где установлены нагревательные устройства, кроме помещений с повышенной влажностью, и располагать их в удобном месте на стене на высоте около 0,8 - 1,5 м.
В комплект входит:
- Терморегулятор
- Датчик температуры пола
- Паспорт / инструкция
- Упаковка
1. Определите место установки терморегулятора на стене. Рекомендуемая высота установки 0,8 - 1,5 м от пола.
2. Не начинайте монтаж пока не отключен источник тока. Это может привести к удару током или поломке продукта.
3. Подготовьте отверстие диаметром 68 мм и глубиной 60 мм в стене. В отверстие установите стандартную монтажную коробку (для розеток) и подведите в нее питающие провода.
4. Установите датчик температуры пола возле теплого пола:
• Пленочный пол — прямо на пленку
• Кабельный, карбоновый пол — не более 3 см от кабеля
• Электро-водяной пол «XL PIPE» - в стяжке не более 2 см от трубы или вплотную, при сухом монтаже — прямо на греющую трубу
5. Рекомендуем устанавливать датчик температуры в гофротрубке диаметром от 16 мм, чтобы можно было заменить его в случае выхода из строя
6. Отсоедините верхнюю панель терморегулятора, чтобы закрепить заднюю панель терморегулятора к монтажной коробке.

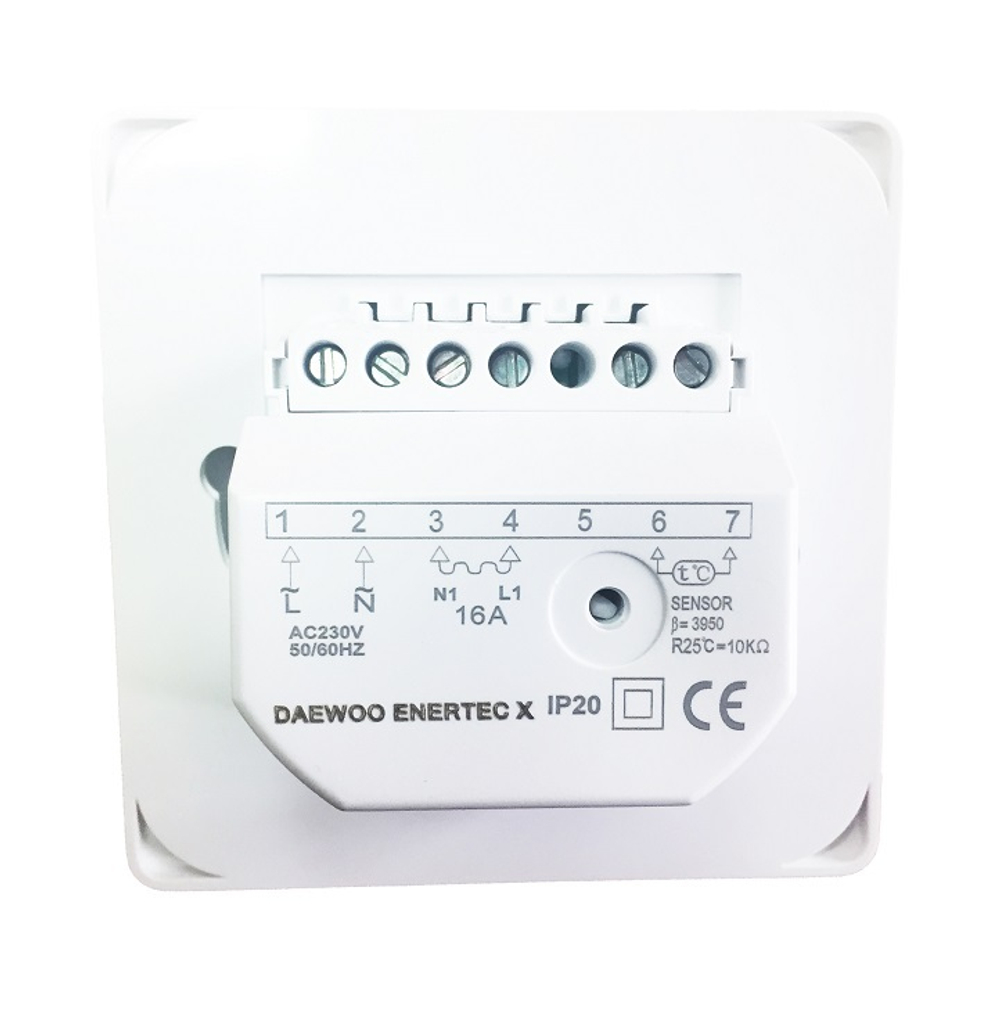

7. Подсоедините к терморегулятору провода от теплого пола, токоведущие провода и провода от датчика температуры согласно схеме
8. Закрепите терморегулятор на стене.
Данный терморегулятор должен быть установлен профессиональным монтажником согласно инструкции. Убедитесь, что фактическая мощность системы теплого пола не превышает 3,0-3,2 кВт (0,3 кВт для запаса). Иначе терморегулятор может выйти из строя. Не снимайте ручку управления температурой с передней панели без необходимости. Если вы сняли ручку случайно, поставьте ее на место и сверьте температуру по термометру.
