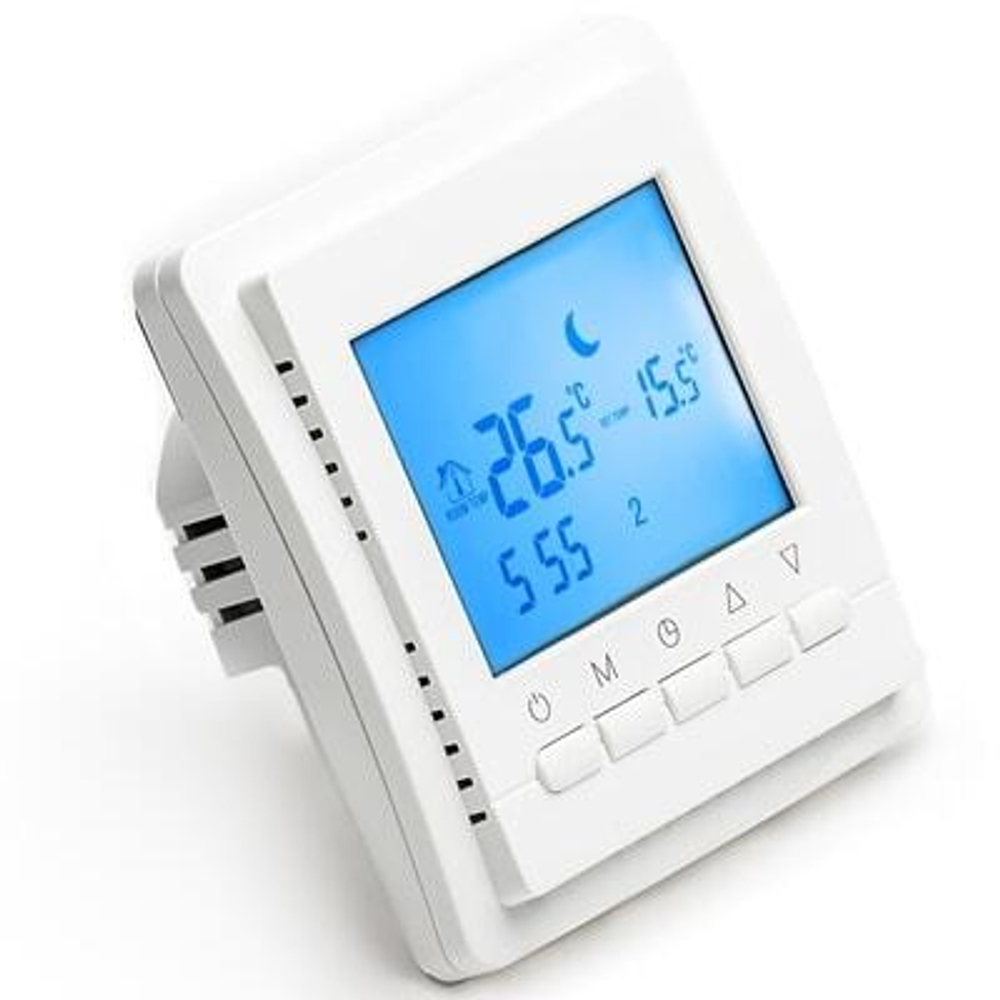

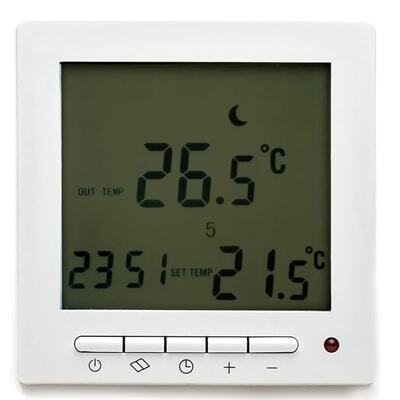

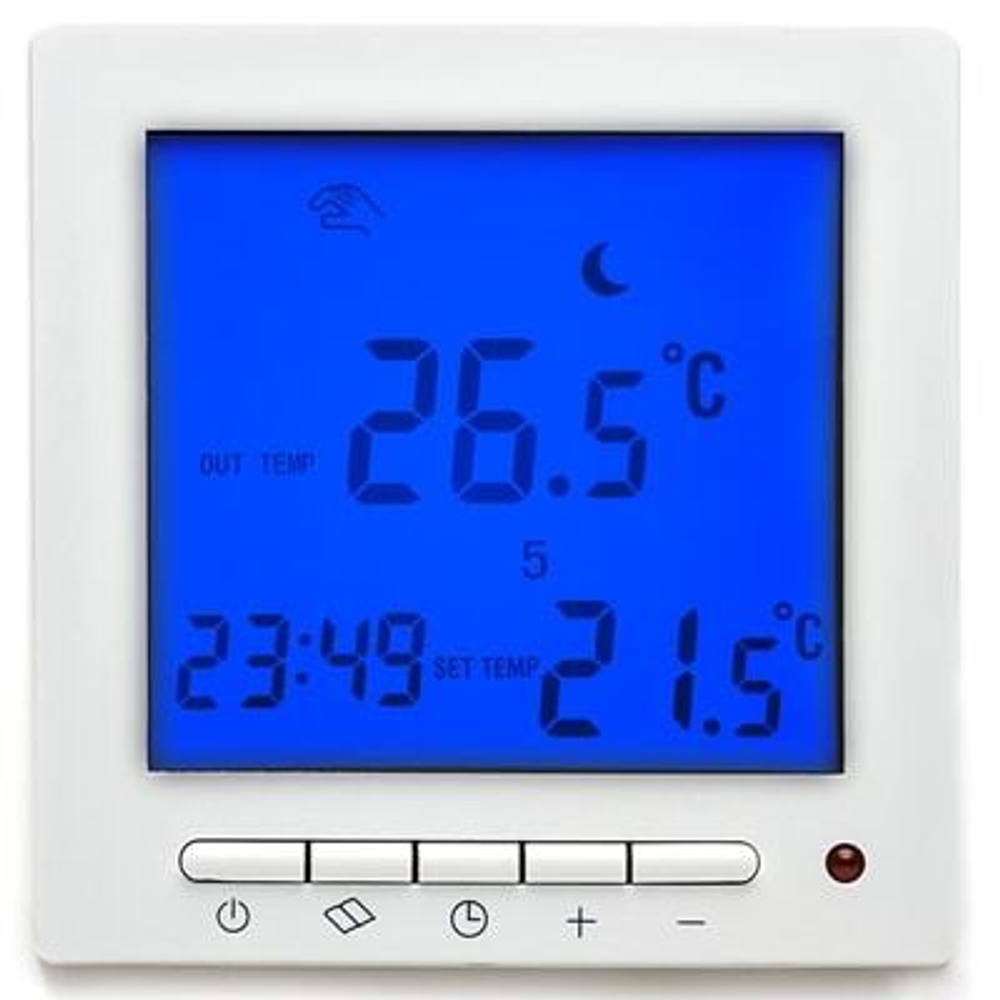

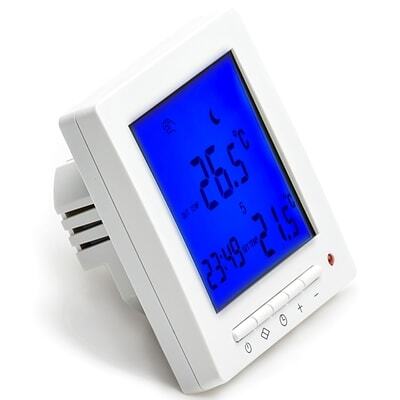

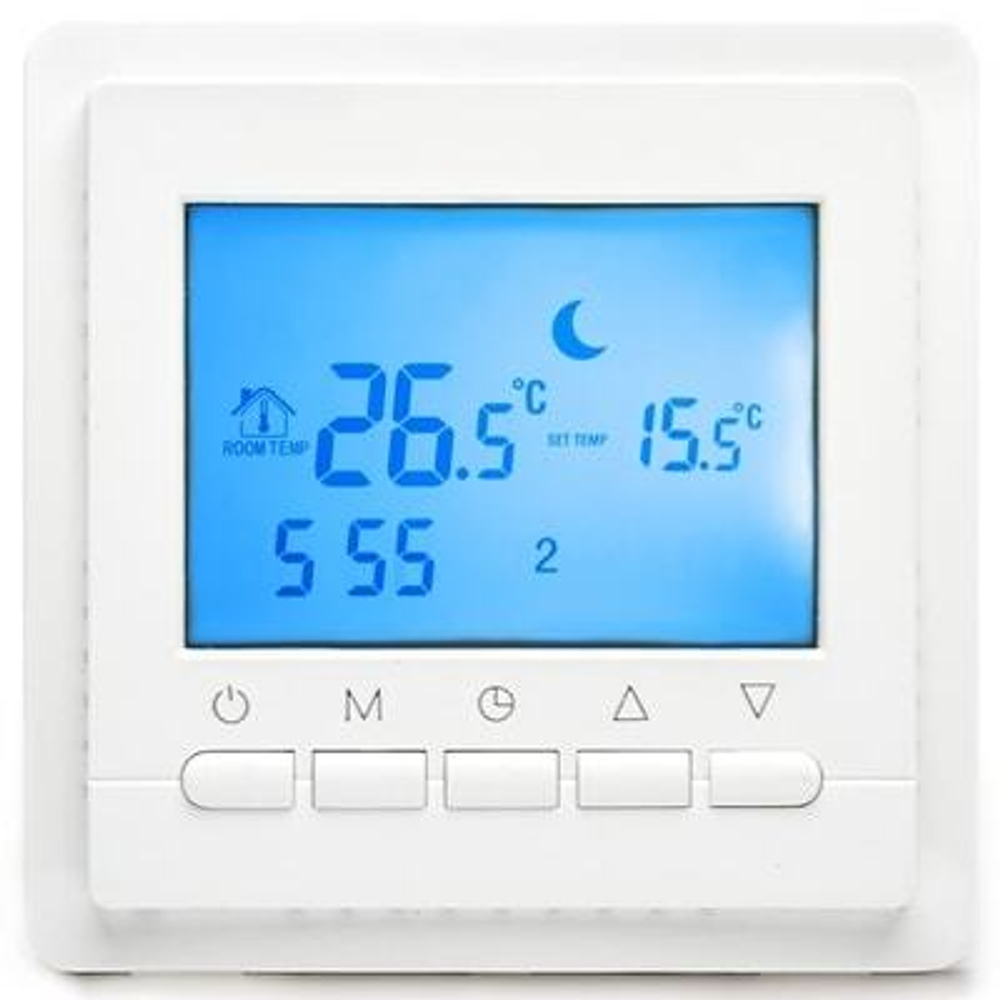

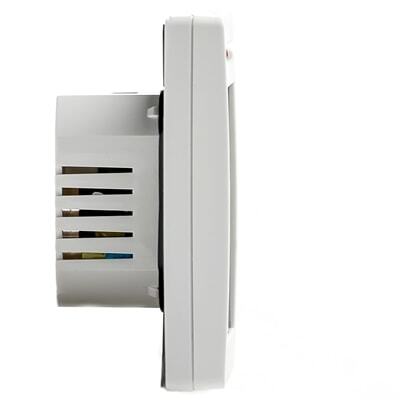

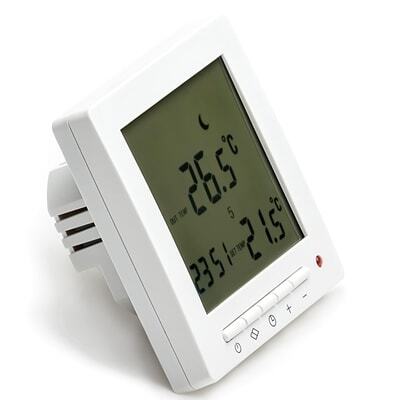

Терморегулятор — предназначен для автоматического регулирования отопительного или охлаждающего оборудования. Поддерживает температуру на уровне, заданном потребителем. Терморегулятор обладает встроенным и/или выносным термодатчиком, который устанавливается в свободной от прямого воздействия отопительных приборов зоне и снабжает терморегулятор информацией о температуре воздуха и/или пола в зоне расположения самого термодатчика. На основе этих данных терморегулятор управляет отопительными приборами в помещении.
Рекомендуется устанавливать терморегуляторы в том же помещении, где установлены нагревательные устройства, кроме помещений с повышенной влажностью, и располагать их в удобном месте на стене на высоте около 0,8 - 1,5 м.
В комплект входит:
- Терморегулятор
- Датчик температуры пола
- Паспорт / инструкция
- Упаковка
1. Определите место установки терморегулятора на стене. Рекомендуемая высота установки 0,8 - 1,5 м от пола.
2. Не начинайте монтаж пока не отключен источник тока. Это может привести к удару током или поломке продукта.
3. Подготовьте отверстие диаметром 68 мм и глубиной 60 мм в стене. В отверстие установите стандартную монтажную коробку (для розеток) и подведите в нее питающие провода.
4. Установите датчик температуры пола возле теплого пола:
• Пленочный пол — прямо на пленку
• Кабельный, карбоновый пол — не более 3 см от кабеля

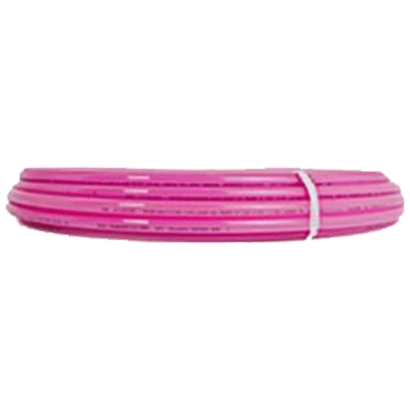

• Электро-водяной пол «XL PIPE» - в стяжке не более 2 см от трубы или вплотную, при сухом монтаже — прямо на греющую трубу
5. Рекомендуем устанавливать датчик температуры в гофротрубке диаметром от 16 мм, чтобы можно было заменить его в случае выхода из строя
6. Отсоедините верхнюю панель терморегулятора, чтобы закрепить заднюю панель терморегулятора к монтажной коробке.

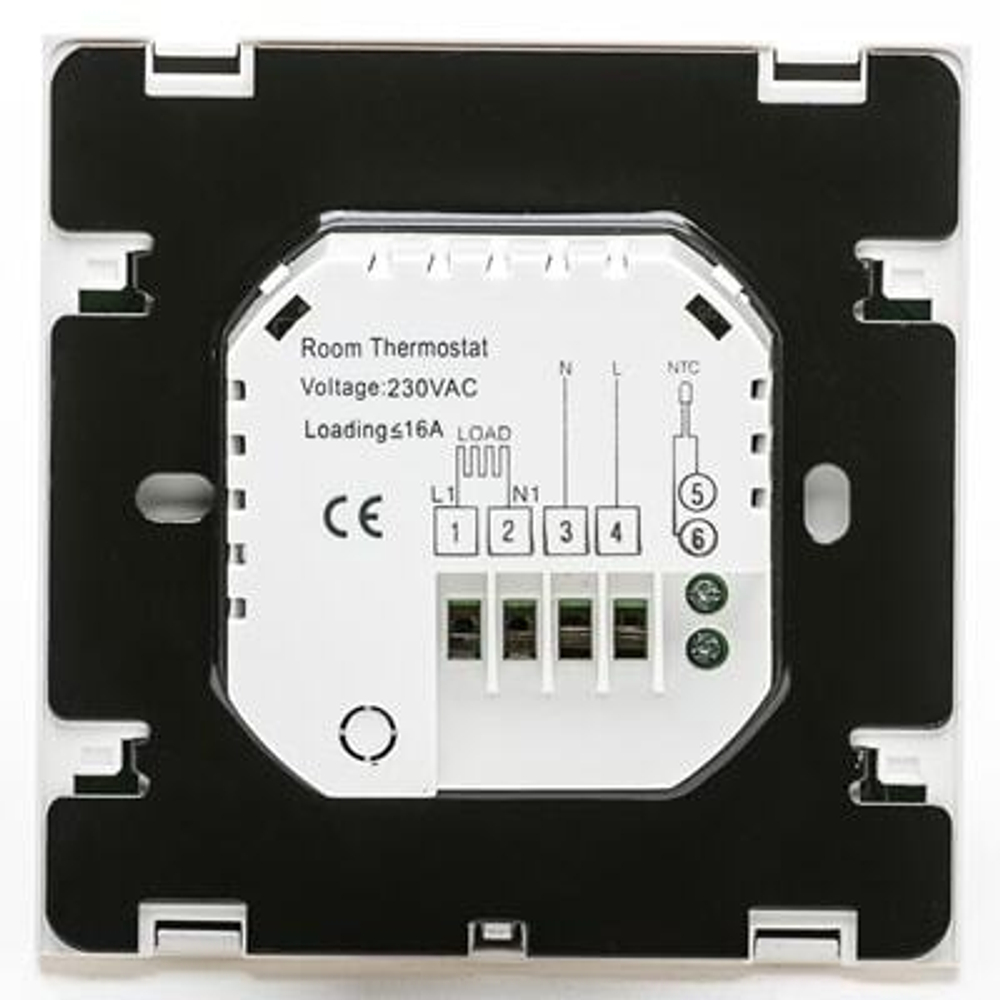

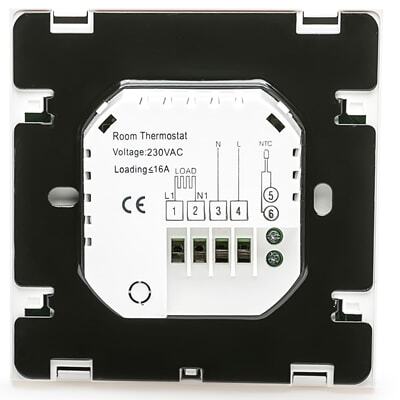

7. Подсоедините к терморегулятору провода от теплого пола, токоведущие провода и провода от датчика температуры согласно схеме
8. Закрепите терморегулятор на стене.
Данный терморегулятор должен быть установлен профессиональным монтажником согласно инструкции. Убедитесь, что фактическая мощность системы теплого пола не превышает 3,5 кВт. Иначе терморегулятор может выйти из строя. Не снимайте ручку управления температурой с передней панели без необходимости. Если вы сняли ручку случайно, поставьте ее на место и сверьте температуру по термометру.
